工业滤波器-铜排
工业滤波器

工业滤波器-铜排

● 结构紧凑,体积小,性价比高。
● 漏电流小,底板式安装,简单方便。
● 良好的共模和差模干扰衰减性能。
● 星型电路和三角形电路均可适用。
产品详情

特 点 Features

● 结构紧凑,体积小,性价比高。

Compact structure, small size, high cost performance.

● 漏电流小,底板式安装,简单方便。Small leakage current,

floor type installation, simple and convenient.

● 良好的共模和差模干扰衰减性能。Good common mode and

differential mode interference attenuation performance.

● 星型电路和三角形电路均可适用。

Both star circuit and triangle circuit can be used.

应 用 Application

● 工业自动化。Industrial automation.

● 医疗设备。Medical equipment.

● 抑制沿电源线传输的工业无线电干扰。Suppress industrial radio interference transmitted along the power line.

性能指标 Characteristcs

额定电压Rated voltage

440/250VAC

工作频率 Operating Frequency

DC~60Hz

额定电流Rated curren

5~600A@40℃max.

耐压试验 (60s) Test Voltage

1500VDC(线-线Line - line) 2250VDC(线-地Line - ground)

气候类别 Climate category

40/100/21

产品型号表 Filter Table

型号

model

接线方式:输入输出

额定电流A

Rated curren

接地电容量nF

Grounding capacity

放电电阻KΩ

resistance

电路图Fig.

Circuit diagram

外形尺寸Fig.

Outline Drawing





YX-411-5-

TT

WW



5

6.8


1

1/2

YX-411-10-

TT

WW



10

6.8


1

1/2

YX-411-16-



SS


16

6.8


2

3

YX-411-20-



SS


20

6.8


2

3

YX-411-25-



SS


25

6.8


2

3

YX-411-30-



SS


30

6.8


2

3

YX-411-50-



SS


50

10

1000

2

4

YX-411-80-



SS


80

10

680

2

5

YX-411-100-



SS


100

13.6

440

2

6

YX-411-150-



SS


150

200

440

2

5

YX-411-200-



SS


200

200

680

3

5

YX-412-300-




BB

300

690

680

4

7

YX-412-600-




BB

600

690

680

4

8

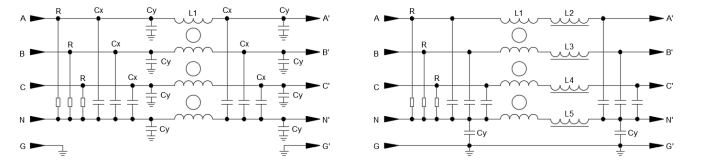

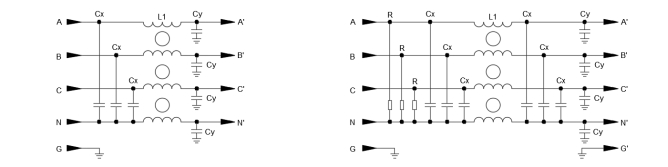

电原理图Typical Circuit Diagram


电原理图


Fig.1 Fig.2



Fig.3 Fig.4

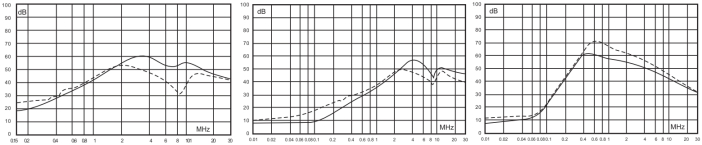

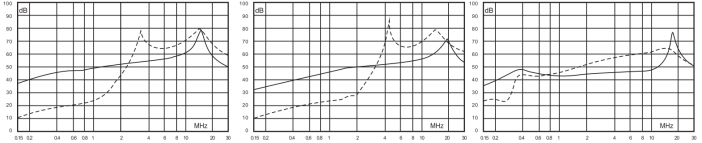

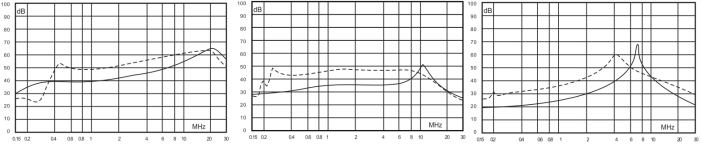

插入损耗 Insertion LOSS in dB (50Ω测量系统,IEC/CISPR No.17号出版物)


插入损耗


5A 10A 16A~25A




30A 50A 80A




100A 200A 300A~600A

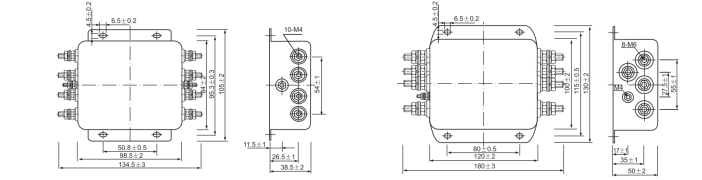

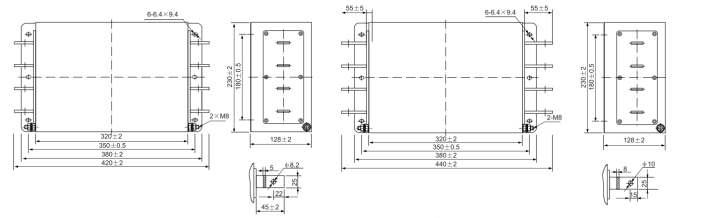

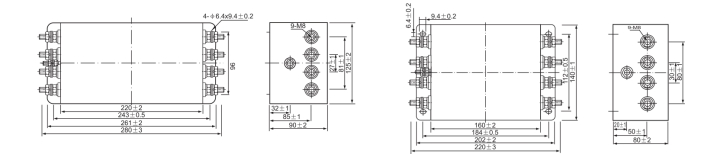

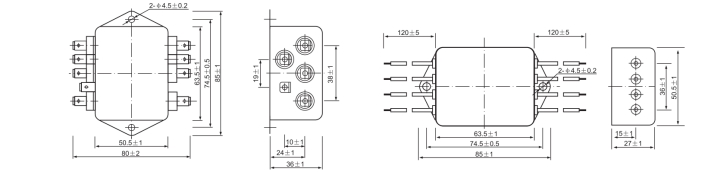

外形尺寸图 Outline Drawing : mm


外形尺寸图


Fig.1 (5~10A) Fig.2 (5~10A)




Fig.3 (16A~30A) Fig.4 (50A)




Fig.5 (80A) Fig.6 (100A)




Fig.7 (300A) Fig.8 (600A)
